DMC型脈沖單機布袋除塵器選型

DMC型脈沖單機布袋除塵器是消化吸收G外同類產品先進技術經改進后設計而成的小型布袋單機除塵器，與G內其它單機除塵器相比，具有清灰動能大，清灰效率高的特點。

服務熱線：189-3171-7856

DMC型脈沖單機布袋除塵器是消化吸收G外同類產品先進技術經改進后設計而成的小型布袋除塵器，該類除塵器是采用高壓（0.5~0.7MPa）大流量脈沖閥逐條濾袋噴吹清灰的技術，與G內其它單機除塵器相比，具有清灰動能大，清灰效率高的特點。并且體積小，重量輕結構簡單緊湊、安裝容易、維護方便（外濾式），廣泛用于建材、冶金、礦山、煤炭、非金屬礦CA細粉加工等行業的含塵氣體凈化處理系統，是環保除塵的理想設備。
二、構造及工作原理
1、單機布袋除塵器結構
該設備主要有以下部分組成：
（1）箱體：包括袋室、凈氣室、多孔板、濾袋、濾袋骨架、檢修門、箱體設計耐壓5000Pa。
（2）噴吹系統：包括主氣管、噴吹管、脈沖閥、控制儀。
（3）進氣排灰部分有兩種形式：一種為標準帶灰斗式，另一種為敞開法蘭式。
2、工作原理
含塵氣體由進氣口進入灰斗或通過敞開法蘭口進入濾袋室，含塵氣體透過濾袋過濾為凈氣進入凈氣室，再經凈氣室排氣口，由風機排走。粉塵積附再濾袋的外表面，且不斷增加，使袋除塵器的阻力不斷上升，為使設備阻力不CA過1200Pa，袋式除塵器能繼續工作，需定期清除濾袋上的粉塵。清灰是由程序控制器定時順序啟動脈沖閥，使氣包內壓縮空氣（0.5~0.7MPa)，由噴吹管孔眼噴出（稱一次風）通過文氏管誘導數倍于一次風的周?chē)諝猓ǚQ二次風）進入濾袋在瞬間急劇膨脹，并伴隨著氣流的反方向作用抖落粉塵，達到清灰的目的。
三、選型
1、型號說明
該單機有32、48、64、80、96、112六種規格，其中每個規格分為兩種安裝形式，以滿足不同場合的使用要求，具體型號說明如下：

2、選型參數及選型原則
（1）布袋除塵器選型的主要技術參數為風量、氣體溫度、含塵濃度與濕度。根據工藝設計的風量、氣體溫度、含塵濃度的比較高數值，按略小于技術性能表中的數值為原則，其相對應的除塵器型號，即為所需要的收塵器型號.
（2）表中的耗氣量為工廠集中供氣時的情況，如單D使用空壓機時，表中的耗氣量要放大1.5倍。
（3）壓縮空氣耗量欄中，所提出的耗氣量為該型號設備的比較大耗氣量。

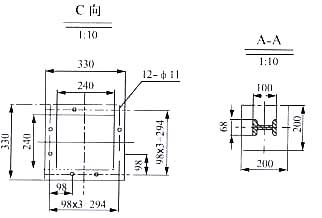

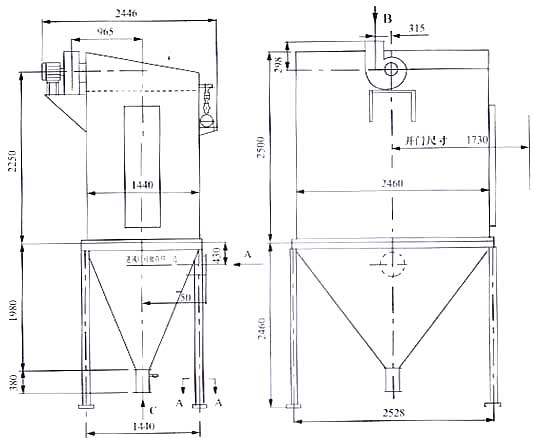

3、設備外形及基礎（見附圖），還可根據用戶場地情況設計符合用戶要求外形的除塵器。

DMC-32

DMC-48

DMC-64

DMC-80

DMC-96

DMC-112

總過濾面積（m²）

過濾風速（m/min）

1.04～1.67

1.15～1.62

1.21～1.74

1.25～1.67

1.27～1.62

1.28～1.68

處理風量（m³/h）

1500～2400

2500～3500

3500～5000

3500～6000

5500～7000

6500～8500

濾袋數量（條）

112

耗氣量（m³/min）

0.032

0.048

0.064

0.08

0.096

0.11

入口濃度（mg/Nm³）

200

出口濃度（mg/Nm³）

噴吹壓力（Mpa）

0.5～0.7

承受負壓（Pa）

5000

設備阻　力（Pa）

≤1200

脈沖閥

規格

數量（個）

電機型號功率

Y90S-2

Y90L-2

Y100L-2

Y132S1-2

Y132S₁-2

Y132S₂-2

（KW）

1.5

2.2

3.0

5.5

7.5

設備重量	DMC(A)
	DMC(B)

1350	1620	1850	2360	2800	3200
1220	1470	1670	2150	2540	2880

四、訂貨須知
提供的產品不含除塵器三口（進氣口、排氣口、排灰口）以外的部分。如主排風機、非標管道、保溫材料、空氣壓縮機、輸送設備安裝及電線電纜等，如用戶需要，可代為辦理。
1.供貨范圍
（1）除塵器本體一TA-I（TA-O）
（2）除塵器濾袋一TA-O（含骨架等）
（3）電氣控制柜一TA-I（TA-O）
（4）鎖風裝置一TA-I（TA-O），B型設備不含其項
（5）壓氣系統元件一TA-I（TA-O）
2.服務方式
（1）負責指導安裝，質量檢測和跟蹤，培訓崗位工人和相關技術人員。
（2）負責調試達標。
（3）建立長期服務網店，長期提供易損的配備件并隨時到廠為用戶解決相關問題，并提供相關技術咨詢。
（4）如我們樣本中的定型產品不能滿足工藝要求時，可根據用戶提出的要求，對收塵器進行特殊設計制造。
3.提供的資料
（1）提供除塵器安裝調試說明書
（2）提供除塵器使用說明書
（3）提供除塵器電控裝置接線圖
（4）提供除塵器電控裝置操作說明書
（5）提供發貨清單
（6）提供產品合格證書
